تفاصيل المنتج:
|
| نموذج: | جي إتش إس كيه تي 30 | طاولة العمليات: | 300x300mm |
|---|---|---|---|
| الوزن الأقصى للعينة (كجم): | 30 كجم | نبض الصدمة: | نصف جيبية |
| نطاق التسارع (م / ث 2): | 20 ---- 10000 جرام | نطاق مدة النبض (مللي ثانية): | 0.2 ~ 11 |
| مضخم مزدوج الكتلة للصدمات: | DMSA150 | طاولة: | 150 × 105 ملم |
| تسريع: | 30000 جرام | مدة النبض: | 0.06 مللي ثانية ~ 0.3 مللي ثانية |
| الحمولة: | 2.5 كجم | ||
| إبراز: | نظام اختبار الصدمات عالية التسارع |
||
الشركة المصنعة لنظام اختبار الصدمات عالي التسارع لـ 10,000G @ 0.5ms 30000g@0.12ms

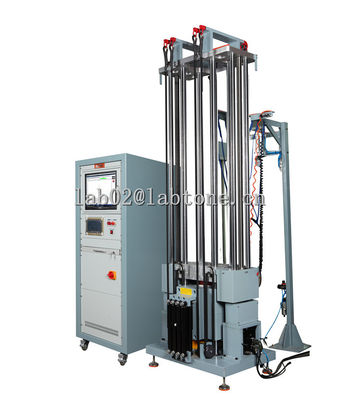

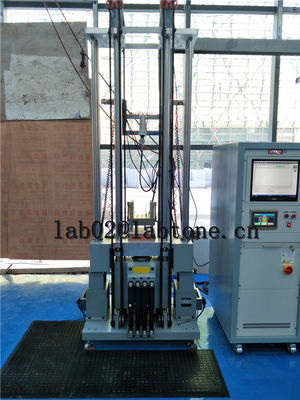

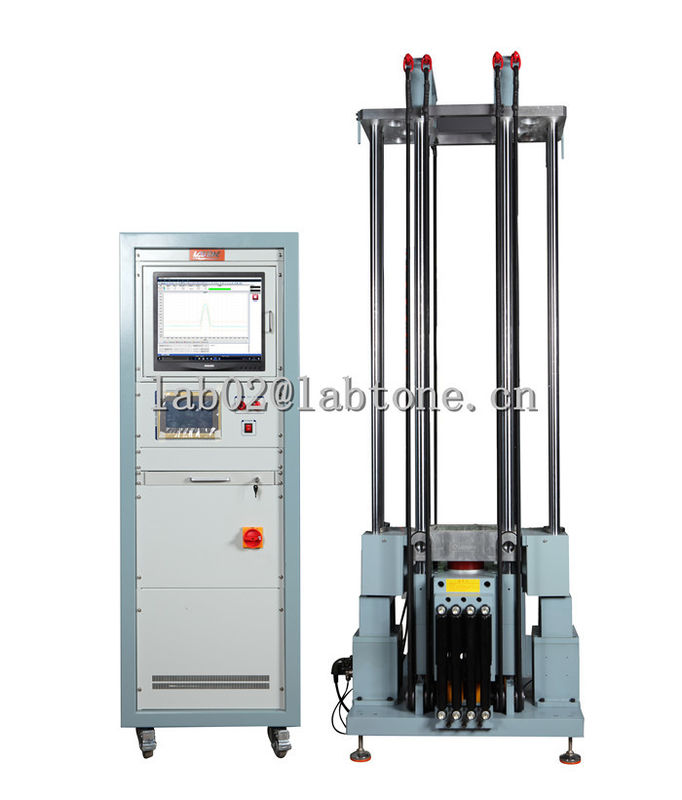

نظام الصدمات G-HSKT هو آلة تأثير عالية التسارع، مصممة لإجراء اختبار تأثير عالي التسارع المحدد للأجهزة الدقيقة.
يتضمن G-HSKT قاعدة زلزالية، وطاولة، ونظام رفع، وأعمدة توجيه، ونظام فرامل، ومولد نبضات صدمة، وأداة قياس موجة الصدمة.
يتم تركيب العينة على الطاولة. يتم تسريع الطاولة إلى القاعدة بواسطة النظام المرن، ويتم إيقافها بواسطة نظام الفرامل بعد ارتدادها من القاعدة.
يتم توجيه الطاولة على أعمدة توجيه عمودية مطلية بالكروم. تُستخدم قضبان التوجيه أيضًا كسطح يتفاعل معه نظام فرامل الطاولة.
مواصفات النظام
يتضمن هذا القسم مواصفات النظام وأداء النظام وقدرات الصدمات.
| الموديل | G-HSKT30 |
| حجم الطاولة | 300 مم × 300 مم |
| وزن القاعدة | 550 كجم |
| وزن الطاولة | 40 كجم |
| وزن الآلة | 1680 كجم |
| الحد الأقصى لوزن العينة | 30 كجم |
| المدة القصوى | 11 مللي ثانية |
| المدة الدنيا | 0.2 مللي ثانية |
| أقل ارتفاع للسقوط | 10 مم |
| أعلى ارتفاع للسقوط | 1500 مم |
أداء النظام
| الموديل | G-HSKT30 |
| نصف جيبية | |
| السرعة القصوى | 18.6 م/ث |
| الحد الأقصى للتسارع | 10000 جرام |
| الحد الأقصى لوزن العينة | 30 كجم |
| الموديل | DMSA150 |
| نطاق المدة | 0.06 مللي ثانية ~ 0.3 مللي ثانية |
| أقصى تغيير في السرعة | 25 م/ث |
| الحد الأقصى للتسارع | 35000 جرام |
| الحد الأقصى لوزن العينة | 6 كجم |
آلة اختبار الصدمات القياسية
| الموديل | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | ||
| حجم الطاولة (سم) | 40 × 40 | 50 × 60 | 70 × 80 | 100 × 100 | 120 × 120 | 150 × 150 | 200 × 200 | ||
| الحد الأقصى لوزن العينة (كجم) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | ||
|
الحد الأقصى.
التسارع (G)
|
نصف جيبية | 600 | 600 | 600 | 500 | 500 | 300 | 300 | |
| سن المنشار | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| مربع | 150 | 150 | 150 | 100 | 100 | 100 | |||
|
مدة النبضة
(مللي ثانية)
|
نصف جيبية | 30－0.5 | 30～1 | 30～1 | 30～2 | 20～3 | 20～3 | 20～3 | |
| سن المنشار | 18～6 | 18～6 | 18～6 | 18～6 | 18～6 | 16～6 | 18～6 | ||
| مربع | 30～6 | 30～6 | 30～6 | 30～6 | 30～6 | 30～6 | |||
| أبعاد الآلة (سم) | 120*110*245 | 130*140*260 | 130×120×260 | 150×130×260 | 200×160×300 | 230×180×310 | 250×220×310 | ||
| أبعاد خزانة التحكم (سم) | W55*D50*H80 | ||||||||
| وزن الآلة (كجم) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 21500 | ||
| مصدر الطاقة | 3 (طور) تيار متردد 380 فولت 50/60 هرتز هواء مضغوط 0.5～0.8 ميجا باسكال | ||||||||
| المعايير | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL- |
||||||||
الخدماتخدمات ما قبل البيع:
· استشارة فنية: طريقة الاختبار، تخطيط المختبر والاقتراح.
· اختيار المعدات: مخطط الاختيار، الأسئلة الشائعة.
· مخطط اختبار المنتج.
أثناء البيع:
· تواصل العميل وتقرير التقدم.
· إرشادات لإعداد ما قبل التثبيت، وتشغيل المعدات وتشغيل الاختبار.
· المعايرة (عندما تكون هناك حاجة إلى التحقق من طرف ثالث).
خدمات ما بعد البيع:
· التدريب الفني: تشغيل المعدات، والصيانة اليومية، وتشخيص الأعطال الشائعة واستكشاف الأخطاء وإصلاحها.
· الخدمة الميدانية المجدولة: الكشف عن المشكلة في أقرب وقت ممكن من أجل القضاء على مخاطر المعدات والبشر. هذا لضمان التشغيل المستقر طويل الأجل للمعدات بالإضافة إلى توفير أحدث المعلومات الفنية.
· الدعم الفني: يتم توفير خدمات مدفوعة خاصة وفقًا لاحتياجات العميل.
