تفاصيل المنتج:
|
| قوة الخروج ماكس:: | 300 كيلوغرام | الأعلى. النزوح:: | 40 ملم |
|---|---|---|---|
| الحمولة:: | 120 كغ | نطاق الترددات:: | 1-2500 هرتز |
| الأعلى. سرعة:: | 200 سم / ثانية | مزود الطاقة:: | تيار متردد 3 أطوار 380 فولت / 50 هرتز |
| إبراز: | نظام اختبار الاهتزاز لمراقب الهزات,نظام اختبار الاهتزاز في الموسع الرئيسي,نظام اختبار الاهتزاز في ثلاث محاور,Head Expander Vibration Test System,3-Axis Vibration Test System |
||

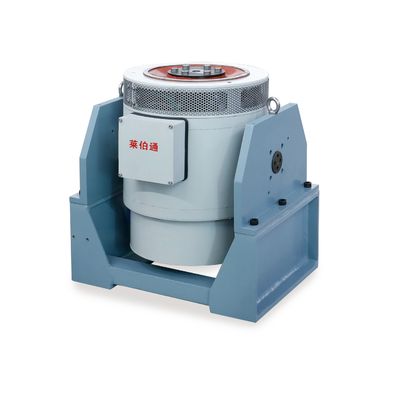

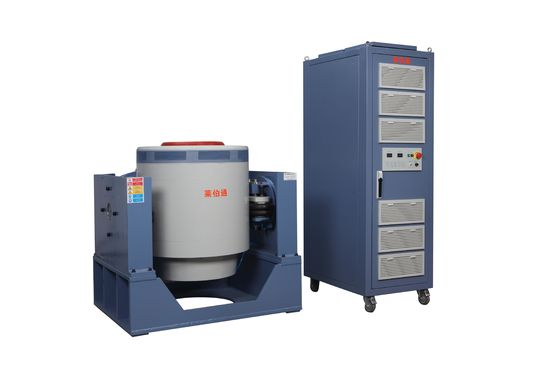

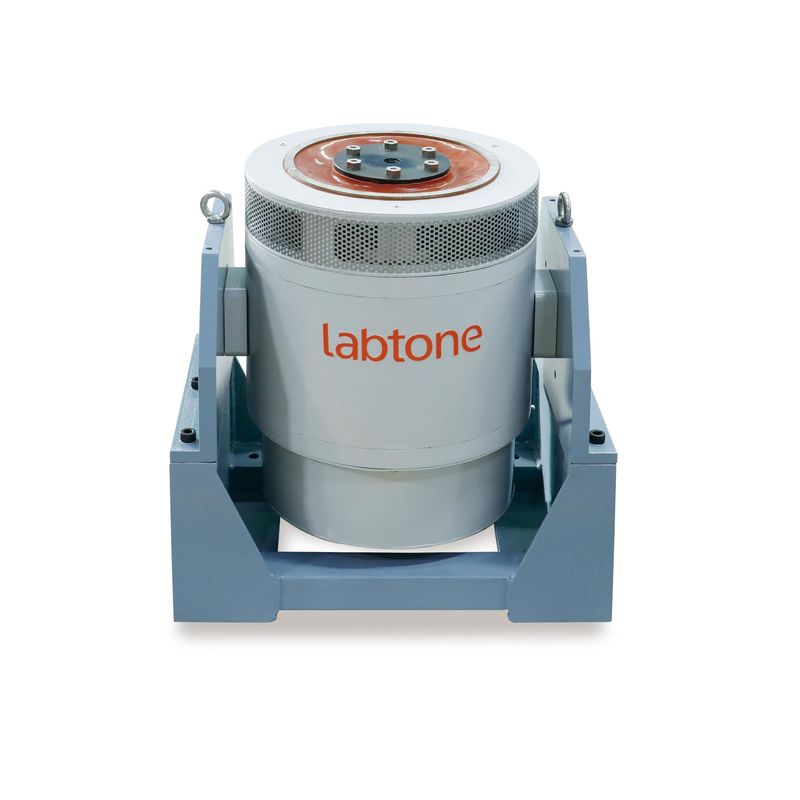

أنظمة اختبار الهزات
سلسلة EV من نظام اختبار الاهتزاز الكهرومغناطيسي يحاكي بيئة الاهتزاز في ظل ظروف المختبر.واختبار قوة الصدمة وكذلك موثوقية مختلف تطبيقات اختبار الاهتزازفي المختبر، بمساعدة نظام اختبار الاهتزاز، يمكن تحقيق محاكاة من إعادة إنتاج البحث الصيني، عشوائي، الرنين والسكن، الصدمة الكلاسيكية ونماذج الطريق، الخ.من الضروري لضمان جودة المنتج، أبحاث وتطوير منتجات جديدة.
المواصفات: EV203-EV220
| النموذج | EV203 | EV206 | EV210 | EV220 |
| مولد الاهتزاز | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| التردد ((هرتز)) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| القوة القصوى للخروج ((kg.f) | 300 | 600 | 1000 | 2000 |
|
الحد الأقصى للنزوح (mm p-p) |
40 | 50 | 50 | 50 |
| الحد الأقصى للتسارع ((g) | 100 | 100 | 100 | 100 |
| السرعة القصوى ((سم/ثانيا) | 120 | 200 | 200 | 200 |
| الحمولة المفيدة ((kg) | 120 | 200 | 300 | 400 |
| كتلة الدرع ((kg) | 3 | 6 | 10 | 20 |
| قطر الدرع ((ملم) | φ150 | φ200 | φ240 | φ320 |
| طريقة التبريد | تبريد الهواء القسري | |||
| وزن مولد الاهتزاز ((كغ) | 460 | 920 | 1100 | 1600 |
| أبعاد مولد الاهتزاز L*W*H(MM | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| مكبر الطاقة | أمب3ك | أمبتر 6k | أمب12k | أمب22k |
| طريقة التبريد | تبريد الهواء القسري | |||
| وزن مكبر الطاقة ((كغ) | 250 | 320 | 350 | 500 |
| مقياس مكبر الطاقة L*W*H(MM | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| الخدمة المتطلبات |
3 مراحل AC380V ± 10% 50Hz | |||
| القدرة الإجمالية ((KW) | 9 | 20 | 25 | 35 |
المعايير المعمول بها:
MIL-STD ، DIN ، ISO ، ASTM ، IEC ، ISTA ، GB ، GJB ، JIS ، BS وما إلى ذلك.
الصناعات المطبقة:
السيارات، الإلكترونيات، الطيران، السفن، الاتصالات، الصناعة العسكرية، أدوات القياس، الخ
الخصائص:
مبدأ العمل:
متطلبات الاختبار ودليل اختيار الطراز
لاختيار نظام اختبار الاهتزاز المناسب ، فإن أهم شيء هو معرفة قوة الإثارة المطلوبة لإجراء اختبار الاهتزاز. لتقييم وحساب قوة الإثارة ،يجب معرفة مواصفات الاختبار التالية::
متطلبات اختبار واضحة:
يتم اختيار تثبيت العينة بناءً على الحد الأعلى لتكرار الاختبار وحجم العينة، إما منصة التوسع الرأسي أو طاولة الانزلاق الأفقية.ويتطلب كتلة العينة لتقييم قوة الإثارة المطلوبة لاختبار الاهتزاز.
تقييم كتلة الدرع
عند تقييم قوة الإثارة اللازمة لاختبار الاهتزاز ، يمكنك اختيار كتلة الدرع المؤقتة (وفقا لنموذج سلسلة EV)
