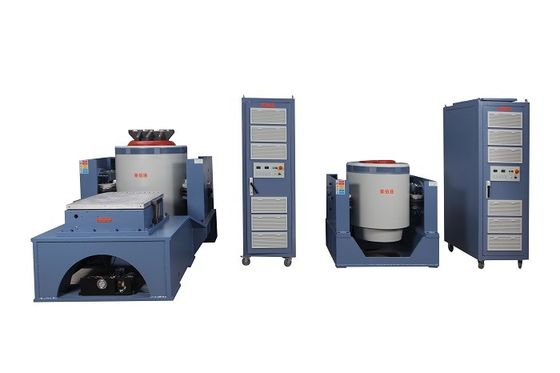

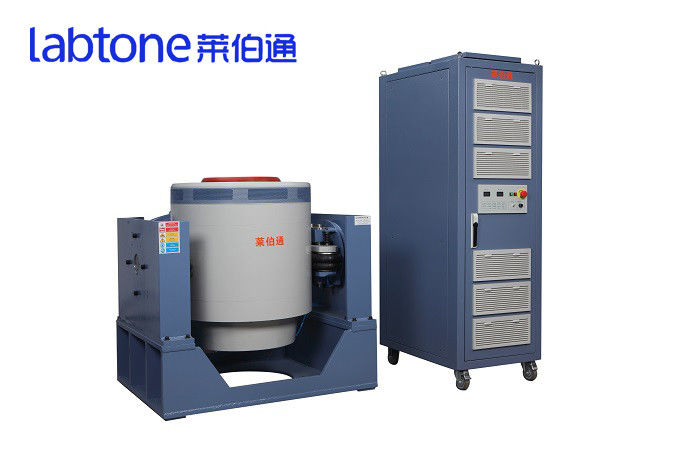

الاهتزاز المزعج يلبي MIL STD 810G و MIL STD 202H

كيفية اختيار نظام اختبار الاهتزاز:

قبل إجراء اختبار الاهتزاز ، ضع في اعتبارك نوع الاختبار الذي يجب إجراؤه. هذا يعتمد على المنتج الذي يتم اختباره والمعلومات اللازمة. ضع في اعتبارك أيضًا عدد العينات المتاحة ،أنواع الأجهزة، المعلمات ونقاط الكسر

يشتمل العثور على نظام مناسب لإجراء اختبار معين على عينة معينة على ثلاث خطوات متميزة:

1. تحديد نطاق التردد من الاختبار وحركات الذروة القصوى (التسارع والسرعة والنزوح) من مواصفات الاختبار. اعتمادا على نوع الاختبارأو الصدمة الكلاسيكية على سبيل المثال) سوف تقوم بحسابات مختلفة لتحقيق هذا.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s centerقد يتطلب ذلك استخدام مصعد الرأس و/أو أجهزة تركيب أخرى. حدد كتلة هذه الأجهزة الإضافية بما في ذلك جميع عناصر التثبيت.
3. انظر إلى مواصفات الهزاز لنظام التجربة. تحقق من أن كتلة DUT وأي معدات تركيب أقل من الحد الأقصى للحمولة الثابتة المسجلة من الهزاز.التحقق من أن DUT (أو أجهزة تركيبها) يمكن أن تكون مشبوكة إلى الهيكل الهيكلي للزاحف أو الموسع الرأس. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the testاضرب الكتلة المتحركة الكلية بالسرعة التي تم تحديدها في الخطوة الأولى لحساب القوة المطلوبة. تحقق من مجموعة التردد ، القوة ، التسارع القصوى ،السرعة القصوى والنزوح القصوى المطلوبة من قبل الاختبار و DUT كلها أقل من التصنيفات المقابلة للأداء لنظام المزج المختارإذا كان هذا صحيحًا ، فإن المزلق المختار مقبول. إذا لم يكن كذلك ، فيتم طلب مزلق أقوى.

المعايير المعمول بها:

MIL-STD ، DIN ، ISO ، ASTM ، IEC ، ISTA ، GB ، GJB ، JIS ، BS وما إلى ذلك.

الصناعات المطبقة:

السيارات والإلكترونيات والطيران والفضاء والسفن والاتصالات والبث الإلكتروني والأدوات الخ

الخصائص:

• قوة نظام التعليق وتوجيه الحركة الخطية، قدرة حمل قوية، وظائف توجيه جيدة، واستقرار عالية.
• أداء ممتاز على اختلاف النطاق
• عالية الكفاءة على تحويل الطاقة من فئة D ، 3 - Sigma ذروة التيار ، توفر تحسين استهلاك الطاقة والحد الأدنى من التشوهات الهارمونية.
• التشخيص السريع للاختبار الذاتي وحماية السلسلة ، عالية عالية السلامة والموثوقية
• جهاز كيس الغاز العزل التخفيف لتحقيق الجدول الاهتزاز دون الحاجة إلى أساس خاص.
• تطبيق مختلف على الجداول العمودية والأفقية.
• عملية بسيطة للمراقب

مبدأ العمل:

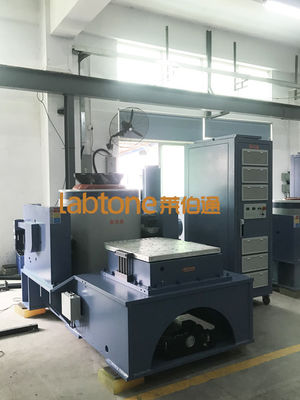

ورشة عمل:
