تفاصيل المنتج:
|
| قوة الخروج ماكس:: | 300 كجم | الأعلى. النزوح:: | 50mm (3nch) |
|---|---|---|---|
| الحمولة:: | 120 كجم | قطر الدعامة:: | ￠ 150 مم |
| مزود الطاقة:: | تيار متردد 3 أطوار 380 فولت / 50 هرتز | نطاق الترددات:: | 2-2500 |
| Max. الأعلى. Acceleration: التسريع:: | 100g | الأعلى. سرعة:: | 120 م/ث |
| تسليط الضوء:: | معدات اختبار VPackaging ، معدات مختبر الاهتزاز | ||
| إبراز: | نظام اختبار الاهتزاز في ثلاث محاور,طاولة الهزازات للسيارات,معدات اختبار محاكاة الطرق,automotive vibration shaker table,road simulation test equipment |
||
مقدمة
اختبار الاهتزاز هو عملية إثارة أو صدمة جزء أو جهاز ما لمراقبة رد فعله في البيئة الحقيقية. يستخدم اختبار الاهتزاز على نطاق واسع في العديد من المجالات، بدءًا من لوحات الدوائر، والطائرات، والسفن، والصواريخ، والقذائف، والسيارات، والأجهزة المنزلية وغيرها من المنتجات الصناعية.
يمكن لـ Labtone أن تقدم لك اقتراحًا كاملاً للاختبار والاهتزاز، وتوفر لك شهادات جودة المنتجات وفقًا للمعايير الوطنية والدولية، بما في ذلك معايير GB و GJB و UL و JIS و DIN و ISO و BS و MIL و IEC و ASTM.
| معايير VG300-40 كهربائيديناميكي هزاز | ||||
| الحد الأقصى لقوة الإثارة الجيبية | 300 كجم.f ذروة (3KN) | |||
| الحد الأقصى لقوة الإثارة العشوائية | 300 كجم.f r.ms (3KN) | |||
| الحد الأقصى لقوة الإثارة الصدمية | 600 كجم.f ذروة (6KN) | |||
| نطاق التردد | 2～2500 هرتز | |||
| الحد الأقصى للإزاحة | 38 مم p-p | |||
| الحد الأقصى للسرعة | 1.8 م/ث | |||
| الحد الأقصى للتسارع | 100G (980 م/ث2) | |||
| الحد الأقصى للحمل (جيبي) F=M.A | ||||
| 5G (49 م/ث2) | 10G (98 م/ث2) | 20G (196 م/ث2) | 30G (294 م/ث2) | |
| 57كجم | 27كجم | 12كجم | 7كجم | |
| الحمل الفعال | 120 كجم | |||
| تردد عزل الاهتزاز | 2.5 هرتز | |||
| قطر المسلح | Ф150 مم | |||
| كتلة المسلح | 3 كجم | |||
| برغي الطاولة | 13×M8 | |||
| تسرب التدفق | ＜10 جاوس | |||
| عزم الدوران المسموح به | 300 نيوتن.متر | |||
| أبعاد الهزاز | 800×565×670 مم | |||
| الوزن | حوالي 480 كجم | |||
| Amp3مضخم طاقة مفتاح رقمي K | |
| طاقة الإخراج | 4KVA |
| جهد الخرج | 100 فولت |
| تيار الخرج | 30 أمبير |
| كفاءة المضخم | ≥90% |
| تردد التحويل | 116 كيلو هرتز |
| نسبة الإشارة إلى الضوضاء | ≥65 ديسيبل |
| الضوضاء | ≤70 ديسيبل |
| أبعاد المضخم | 880 ×590 ×1125 مم |
| نظام حماية المؤازرة | |
| الوظائف: | درجة الحرارة، ضغط الهواء، الإفراط في الإزاحة، الإفراط في الجهد، الإفراط في التيار، الجهد الداخل المنخفض، الخطأ الخارجي، طاقة التحكم، خطأ المنطق، فقدان الطور الداخل، إلخ. |
| وحدة تحكم الاهتزاز الرقمية | |
| تكوين الأجهزة: | إدخال قناتين، إخراج قناة واحدة |
| جهاز كمبيوتر التحكم | مجموعة واحدة |
الميزات:
مبدأ العمل:
المواصفات: EV203-EV220
| الموديل | EV203 | EV206 | EV210 | EV220 |
| مولد الاهتزاز | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| التردد (هرتز) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| الحد الأقصى لقوة الخروج (كجم.f) | 300 | 600 | 1000 | 2000 |
| الحد الأقصى للإزاحة (ملم-p) | 38 | 50 | 50 | 50 |
| الحد الأقصى للتسارع (جم) | 100 | 100 | 100 | 100 |
| الحد الأقصى للسرعة (سم/ث) | 120 | 200 | 200 | 200 |
| الحمولة (كجم) | 120 | 200 | 300 | 400 |
| كتلة المسلح (كجم) | 3 | 6 | 10 | 20 |
| قطر المسلح (مم) | φ150 | φ200 | φ240 | φ320 |
| طريقة التبريد | تبريد الهواء القسري | |||
| وزن مولد الاهتزاز (كجم) | 460 | 920 | 1100 | 1600 |
| أبعاد مولد الاهتزاز L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| مضخم الطاقة | Amp3k | Amp6k | Amp12k | Amp22k |
| طريقة التبريد | تبريد الهواء القسري | |||
| وزن مضخم الطاقة (كجم) | 250 | 320 | 350 | 500 |
| أبعاد مضخم الطاقة L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| المنفعة المتطلبات |
3 مراحل AC380V ±10% 50Hz | |||
| السعة الإجمالية (KW) | 9 | 20 | 25 | 35 |
خدمات العملاء
مرحلة ما قبل البيع:
أثناء البيع:
خدمات ما بعد البيع:

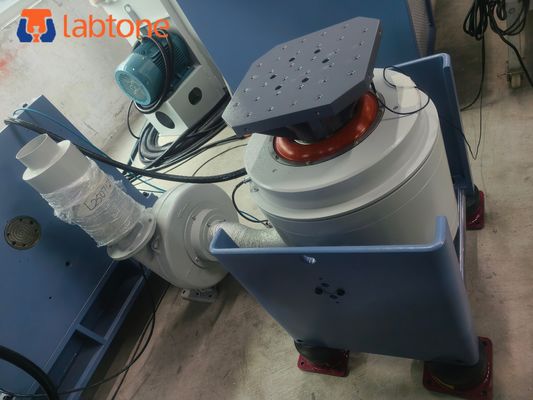

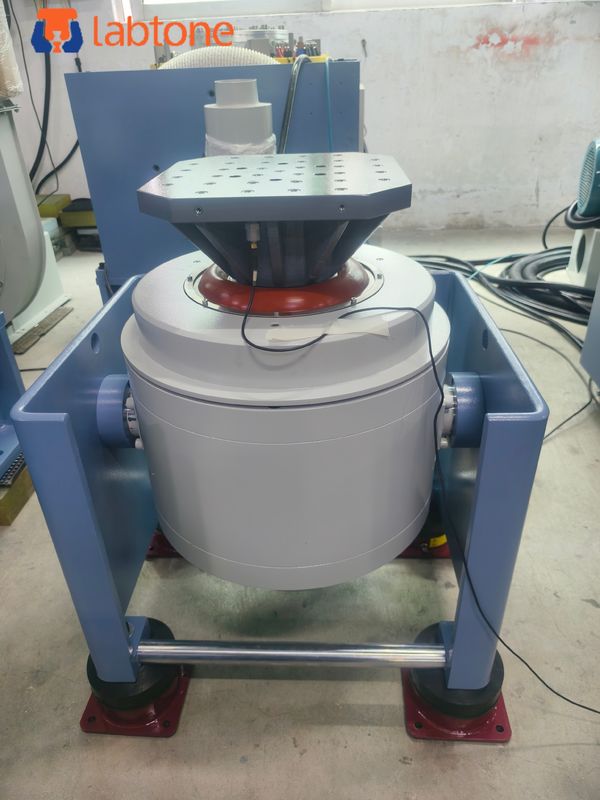

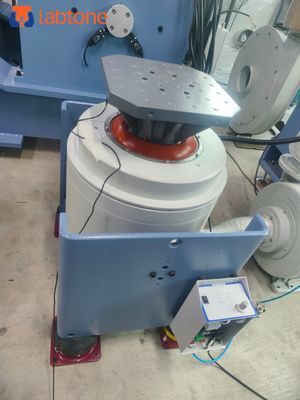

صور مفصلة:
