تفاصيل المنتج:
|
| اسم المنتج:: | نظام اختبار الصدمة SKT10HB | حجم الجدول:: | 200*250 |
|---|---|---|---|
| عينة الحد الأقصى للوزن (كغ):: | 10 | نبض الصدمة:: | نصف جيبية |
| نطاق التسارع (ز):: | 15 إلى 2000 جم | نطاق مدة النبض (MS):: | 0.2 ~ 18 |
| تسليط الضوء:: | نظام اختبار الصدمة UN38.3 ، نظام اختبار الصدمة MIL-STD-810 ، معدات اختبار الصدمة USB2.0 | ||
| إبراز: | نظام اختبار الصدمة 5000g UN38.3,نظام اختبار الصدمات متوافق مع MIL-STD-810,نظام اختبار الصدمة 6000g 0.2ms,Shock Test System MIL-STD-810 compliant,Shock Test System 6000g 0.2ms |
||

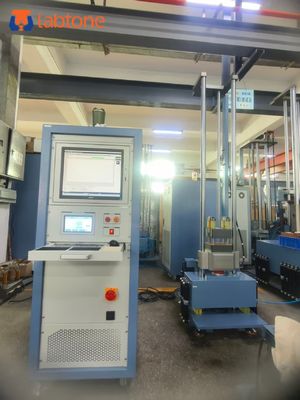

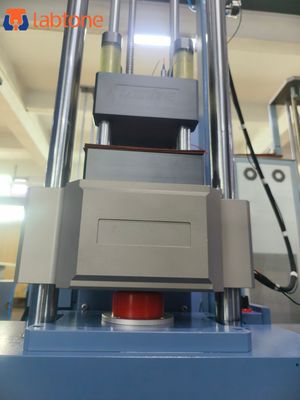

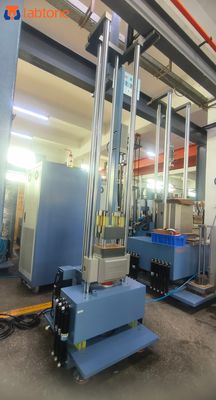

نظام اختبار الصدمة وصف المنتج
الـسلسلة SKTنظام اختبار الصدمات ينطبق بشكل رئيسي على اختبارات مقاومة الصدمات في مجالات مثل المنتجات الإلكترونية ومنتجات البطاريات والطيران والفضاء والسفن والصناعة العسكرية وقطع غيار السيارات والنقل.اختبارات الصدمة هي في شكل نصف موجة الصينيمكن إجراء اختبارات الصدمة عن طريق اختيار مولدات أشكال الموجات المختلفة. تتوافق المعدات مع مواصفات الاختبار مثل GB / T2423-2008 ، GJB150 ، GJB360,(جي جي بي 548) ، (أون38)3، IEC-62281 ، GJB1217 ، MIL-STD-202F ، IEC-68-2-27 ، MIL-STD-810F ، MIL-STD-883E ، الخ
نظام اختبار الصدماتخصائص المنتج
نظام اختبار الصدماتأنظمة اختبار الصدمة المواصفات
| المعايير الرئيسية لجهاز اختبار الصدمات SKT10HB | |
| منصة التشغيل | 200 ملم × 250 ملم |
| الحمولة | 10 كجم |
| التسارع القصوى | 15 إلى 2000 غرام |
| مدة النبض | 0.2~18ms |
| أبعاد المعدات | 680 × 740 × 1980 مم |
| وزن المعدات | 550 كجم |
| إمدادات الطاقة | التيار المتردد 220 فولت ± 10% 50 هرتز، 2 كيلو فولت |
| مصدر الهواء | أكبر من 0.5Mpa |
| DASنظام تحليل البيانات | |
| قنوات الدخول | قنوات 2 |
| تواتر أخذ العينات | 192 كيلو هرتز |
| مدة النبض | 50-1ms |
| وظائف الطاقة | قياس وتحليل الصدمات |
| واجهة الاتصال | USB 20 |
| المعيار الداعم | ISO, UN38.3، MIL-STD-810، المستخدم المحدد |
| نظام تشغيل | مايكروسوفت Windows10 |
تحليل نظام اختبار الصدمةالخصائص
محلل الصدمات من سلسلة ST هو أداة قوية ومصممة خصيصًا لالتقاط الأحداث الصدمية والتحليل. يمكن أن يستوفي AVANT معايير صارمة في القياس وهو مناسب للصدمات ،سقوط وأحداث تأثيرات أخرى.
بناءً على اتصال USB2.0 ، ST_DAS متوفر لنموذجين مختلفين: STH و ST.تستخدم ST للتطبيق الشائع مع قنوات اكتساب 2 وتستخدم STH لقياس وتحليل أحداث الصدمة عالية المستوىيوفر أربع وحدات تحليل تستند إلى معايير اختبار مختلفة: قياس وتحليل الصدمات، SRS، تحليل النبضات واختبار حدود الضرر.
السمة
متوافق مع ISO و MIL-STD-810 ومحددة من قبل المستخدم
معدل أخذ العينات يصل إلى 1 ميغا هرتز
نطاق التسارع يصل إلى 100000 جنيه
وظائف الطاقة: قياس وتحليل الصدمة، تحليل طيف استجابة الصدمة (SRS) ، حدود الضرر، تحليل التسامح وحكم الموافقة / الفشل، التصفية،حوادث التأثير المتعددة تسجيل وإعادة تشغيل، الخ
الوظيفة المساعدة: تحليل القوة والتشويه، حساب مجال وقت استجابة الصدمة، تحليل FFT، إلخ.
التوصيل: التوتر، IEPE، الشحن، TEDS
إنتاج تقرير الاختبار تلقائيًا
الاتصال USB2.0، وصل ولعب
التطبيق
التقاط وتحليل أشكال الموجات الكلاسيكية، مثل النصف الصينية، نبض التريبيزويدي، نبض الأسنان المنشار، الخ
طيف استجابة الصدمة (SRS)
حوادث التأثير المتعددة تسجيل وإعادة تشغيل، التقاط شكل الموجة وتحليل خارج الاتصال
تحليل التسامح والمرور / الفشل الحكم، تظهر التسامح على البرمجيات في الوقت الحقيقي
حدود الضرر، الشكوى بدقة مع معيار ASTM D3332-99
أنظمة اختبار الصدمات مزيد من التفاصيل
