تفاصيل المنتج:
|
| اسم المنتج:: | نظام اختبار الاهتزاز الكهروديناميكي | قوة جيب ماكس:: | 1000 كجم.ف (10 كيلو نيوتن) |
|---|---|---|---|
| إزاحة ماكس:: | 50mm | أقصى تسارع:: | 100g |
| السرعة القصوى:: | 200 سم / ثانية | البعد مكبر للصوت:: | 800*550*1520 مللي متر |
| نطاق التردد:: | 2-3000 هرتز | أقصى حمولة:: | 200 كجم |
| تسليط الضوء:: | معدات اختبار الاهتزاز، خدمات اختبار الاهتزاز، معدات الاختبار المعملية شاكر ديناميكي | ||
| إبراز: | هزاز اهتزازي كهروديناميكي لقطع غيار السيارات,مضخات الاهتزاز المختبرية مع عزل الصدمات,المزلق الكهروديناميكي الذي يلبي معايير MIL-STD,laboratory vibration shaker with shock isolation,electrodynamic shaker meeting MIL-STD standards |
||

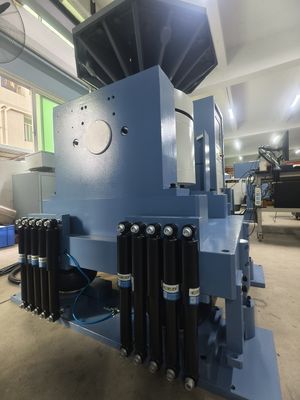

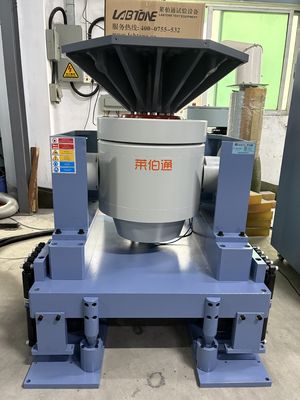

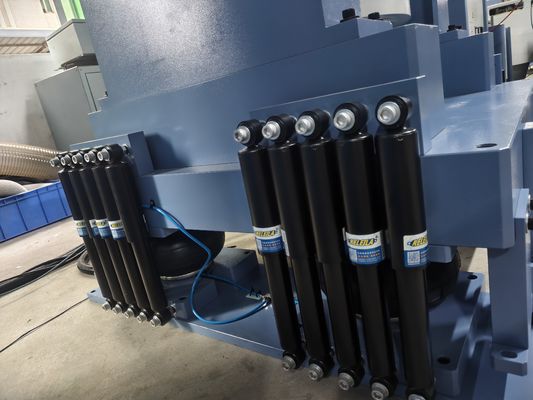

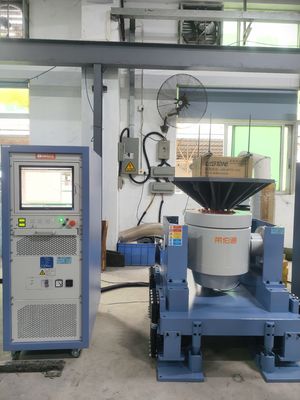

المختبر الالكتروديناميكي الاهتزاز الهزاز لقطع السيارات تلبية MIL-STD، دين، آيزو، ASTM المعيار
الخصائص:
المواصفات: EV203-EV220
| النموذج | EV203 | EV206 | EV210 | EV220 |
| مولد الاهتزاز | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| التردد ((هرتز)) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| القوة القصوى للخروج ((kg.f) | 300 | 600 | 1000 | 2000 |
| الحد الأقصى للنزوح (mmp-p) | 38 | 50 | 50 | 50 |
| الحد الأقصى للتسارع ((g) | 100 | 100 | 100 | 100 |
| السرعة القصوى ((سم/ثانيا) | 120 | 200 | 200 | 200 |
| الحمولة المفيدة ((kg) | 120 | 200 | 300 | 400 |
| كتلة الدرع ((kg) | 3 | 6 | 10 | 20 |
| قطر الدرع ((ملم) | φ150 | φ200 | φ240 | φ320 |
| طريقة التبريد | تبريد الهواء القسري | |||
| وزن مولد الاهتزاز ((كغ) | 460 | 920 | 1100 | 1600 |
| أبعاد مولد الاهتزاز L*W*H(MM | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| مكبر الطاقة | أمب3ك | أمبتر 6k | أمب12k | أمب22k |
| طريقة التبريد | تبريد الهواء القسري | |||
| وزن مكبر الطاقة ((كغ) | 250 | 320 | 350 | 500 |
| مقياس مكبر الطاقة L*W*H(MM | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| الخدمة المتطلبات |
3 مراحل AC380V ± 10% 50Hz | |||
| القدرة الإجمالية ((KW) | 9 | 20 | 25 | 35 |
المعايير المعمول بها:MIL-STD ، DIN ، ISO ، ASTM ، IEC ، ISTA ، GB ، GJB ، JIS ، BS وما إلى ذلك.
الصناعات المطبقة:
أجزاء وأنظمة السيارات
تجميع إلكتروني، اختبار معدات الكمبيوتر
اختبار الأجهزة الجوية والعسكرية
اختبار مكونات الأقمار الصناعية
اختبار المنتج والعبوة
فحص الإجهاد العام
أداء الـ Dynamic Shaker
يتم تحديد مستوى التسارع الأقصى للمزلق الكهرومغناطيسي من خلال الحد الأقصى للتيار وحالة الحمل.تحريك الجزء المتحرك محدود بحيث لا يصل التسارع إلى مستوى عالتم تصميم تردد الرنين للعنصر المتحرك ليكون أعلى من الحد الأعلى لمجموعة تردد الهز.
اختيار نموذج الشيكر
لاختيار نظام اختبار الاهتزاز المناسب ، فإن أهم شيء هو معرفة قوة الإثارة المطلوبة لإجراء اختبار الاهتزاز. لتقييم وحساب قوة الإثارة ،يجب تحديد البيانات التالية::
يتم اختيار تثبيت العينة بناءً على الحد الأعلى لتكرار الاختبار وحجم العينة، إما منصة التوسع الرأسي أو طاولة الانزلاق الأفقية.ويتطلب كتلة العينة لتقييم قوة الإثارة المطلوبة لاختبار الاهتزاز.
الخدمة
خدمة ما قبل البيع
1) الاستشارات التقنية: طريقة الاختبار وتخطيط المختبر واقتراحات.
2) اختيار المعدات: مخطط الاختيار، الأسئلة الشائعة.
3) نظام اختبار المنتج.
4) التواصل مع العملاء وتقرير التقدم.
خدمة ما بعد البيع
1) التدريب التقني: تشغيل المعدات، الصيانة اليومية، تشخيص الأخطاء الشائعة وإصلاح الأخطاء.
2) الخدمة المقررة في الموقع: اكتشاف المشكلة في أقرب وقت ممكن من أجل القضاء على المعدات والمخاطر من صنع الإنسان.هذا لضمان تشغيل المعدات على المدى الطويل ومستقر وكذلك تقديم أحدث المعلومات التقنية.
3) الدعم الفني: يتم توفير خدمات مدفوعة خاصة وفقا لاحتياجات العملاء.
الأسئلة الشائعة:
كيف تربطون الأجهزة التي تختبرونها بجهاز التأرجح؟
من خلال مصباح ، عادةً ما يكون من الألومنيوم أو المغنيسيوم للحصول على خفة مقترنة بالصلابة. يمكن أن يتم صبها ، أو مصابيح أصغر يتم تصنيعها من الأساس الصلب. يتم لحام معظم المصابيح.
كيف تتحكمين في الـ"شايكرز"؟
إذا كنا نبحث عن الرنينات في المنتج الذي نقوم باختباره، ونحن نطلب من المزج لتحريك المنتج على تردد واحد في وقت واحد ولكن لتغيير تردد الاختبار،لتحميلها عبر مجموعة من التردداتلكن بشكل أكثر واقعية، نحن نطلب من الـ"شايكر" أن تهتز بشكل عشوائي وأن تحفز جميع الرنينات في نفس الوقت.
ما هذه الموجات؟ هل هي سيئة؟
هل لاحظت يوماً أن عجلة القيادة تتحرك بمدى تحرك كبير إلى حد ما، أكبر من مدخل العمود؟ هذا التكبير يسمى الرنين. ربما يزعجك.هناك فرصة ضئيلة في غضون بضع سنوات أن الجلد من عمود القيادة قد يسبب فشل الإرهاق الانحناءعندما نضغط على آلة سيارة أو سفينة أو مركبة برية، نبحث، على سبيل المثال، عن أجزاء من لوحات الأسلاك المطبوعة (PWBs) التي تستجيب بحركة أكبر مما نقوم بإدخالها.ذلك الانحناء قد يضر أسلاك PWB، قد يضر المكونات المرفقة، وسوف يضر الاتصالات المطاطية بين المكونات و PWB.
