تفاصيل المنتج:
|
| قوة الجيب:: | 2400kg.f (24 كيلو نيوتن) | قوة الصدمة:: | ذروة 4400 كجم (44 كيلو نيوتن) |
|---|---|---|---|
| قوة عشوائية:: | 2200Kg.f جذر متوسط المربع (22KN) | السرعة القصوى:: | 2.0m/s |
| الإزاحة:: | 51mm | الحمولة:: | 400 كجم |
| تسليط الضوء:: | معدات اختبار الاهتزاز، نظام شاكر الاهتزاز الكهروديناميكي، معدات الاختبار الديناميكي | ||
| إبراز: | آلة اختبار الاهتزاز العشوائي للفضاء,نظام اختبار الاهتزاز معيار ناسا-STD-7001A,آلة اختبار الاهتزاز مع الضمان,vibration test system NASA-STD-7001A,vibration test machine with warranty |
||

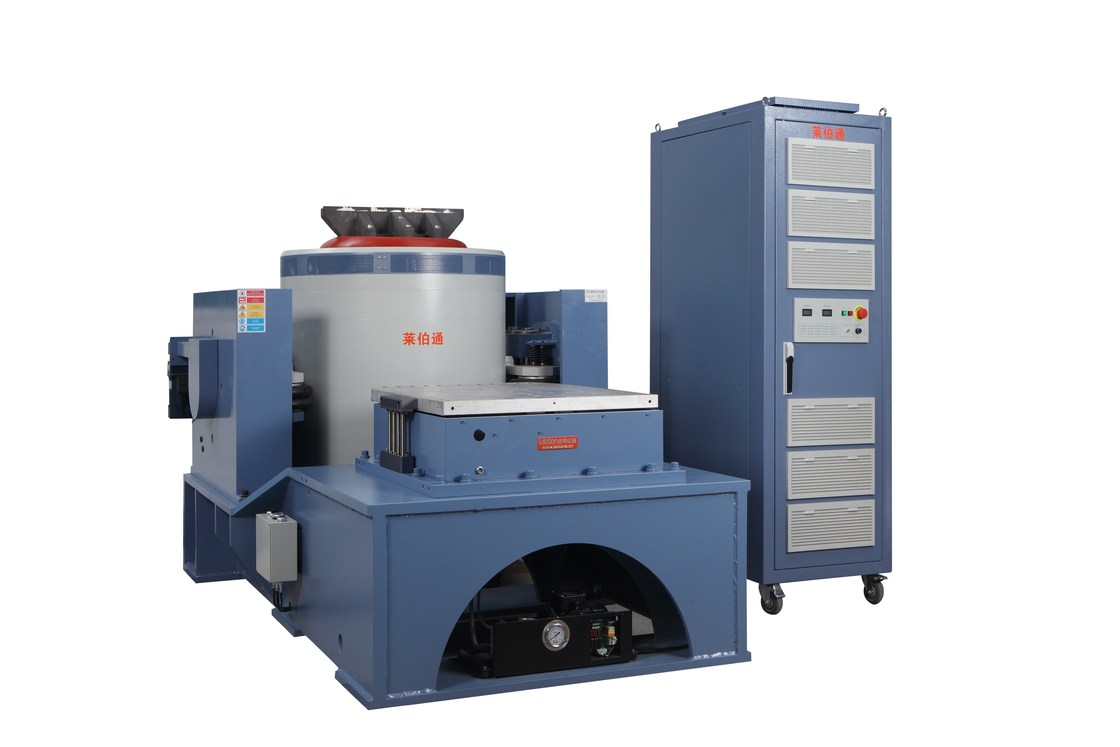

نظام اختبار الاهتزاز الوصف
تتكون مجموعة كاملة من نظام اختبار الاهتزاز من الهزاز ومضخم الطاقة ونظام التحكم في قياس الاهتزاز ، وفقًا للمعايير الوطنية والدولية ذات الصلة (مثل MIL-STD و DIN و ISO و ASTM و IEC و ISTA و GB و GJB و JIS و BS وما إلى ذلك) لتوفير الدعم الفني لإنشاء فحص جودة المنتج
| العنصر | التكوين | الكمية |
| أ | هزاز الاهتزاز | |
| هزاز A11S24 ((بما في ذلك وحدة التحكم في التمركز الهوائي) | مجموعة واحدة | |
| منفاخ B402S (بما في ذلك كاتم الصوت والقناة) | مجموعة واحدة | |
| طاولة انزلاق أفقية HG50M | مجموعة واحدة | |
| موسع رأس VT50CM | مجموعة واحدة | |
| ب | مضخم الطاقة | |
| مضخم الطاقة LA10K (بما في ذلك مصدر الطاقة الميداني) | مجموعة واحدة | |
| ج. |
وحدة تحكم الاهتزاز-Vcs-2 (بما في ذلك برنامج وظائف الأجهزة والتحكم CDS |
|
| مقياس التسارع (بما في ذلك كابل BNC-M5 منخفض الضوضاء بطول 7 أمتار) | مجموعة واحدة | |
| جهاز كمبيوتر(بما في ذلك لوحة المفاتيح والماوس والشاشة) | 0 مجموعة | |
| د |
وثائق دليل التشغيل ، تقرير الاختبار ، قائمة التعبئة |
مجموعة واحدة |
| ه | أكسسوارات | |
| أدوات الصيانة | مجموعة واحدة | |
| قطع الغيار القياسية | مجموعة واحدة |
الميزات
| مواصفات الهزازA20S34 | |
| الذروة الجيبية (Pk) | 2400 كجم.f ذروة (24 كيلو نيوتن) |
| عشوائي (RMS) | 2200 كجم.f rms (22 كيلو نيوتن) @ ISO5344 |
| صدمة (Pk) | 4400 كجم.f ذروة (44 كيلو نيوتن) @ 6 مللي ثانية |
| التردد القابل للاستخدام | DC ~ 3000 هرتز |
| الحد الأقصى للإزاحة (p-p) | 51 ملم (2 بوصة) |
| الحد الأقصى للسرعة | 2 م / ث |
| الحد الأقصى للتسارع | جيبية: 100 جرام (980 م / ث2) ؛ عشوائي: 60 جرام (588 م / ث2) |
| دعم الحمل الرأسي | 300 كجم |
|
تعليق الجسم الطبيعي التردد (محور الدفع) |
أقل من 2.5 هرتز |
| قطر المسلحة | Ф340 ملم |
| وزن المسلحة | حوالي 24 كجم |
|
الرنين الأساسي التردد (الجدول العاري) |
2600 هرتز (اسمي) +/- 5٪ |
|
مرفق التحميل نقاط (قياسي) |
21 إدخال من الفولاذ المقاوم للصدأ M10 |
| كثافة التدفق الشاردة | ＜10 جاوس |
| القوة الجزئية المسموح بها | 500 نيوتن متر |
| أبعاد الهزاز | 1190 ملم L × 860 ملم D × 1060 ملم H |
| وزن الهزاز | حوالي 1900 كجم |
| مواصفات مضخم الطاقةLأ20KL | |
| السعة المقدرة للإخراج | 22 كيلو فولت أمبير |
| نسبة الإشارة إلى الضوضاء | أكبر من 65 ديسيبل |
| كفاءة المضخم | أكبر من 90٪ |
| الأبعاد الكلية للمضخم | 650 ملم L × 920 ملم D × 1780 ملم H |
الحجم (مم): 300 × 300-1500x1500
الخامة:ألومنيوم / مغنيسيوم

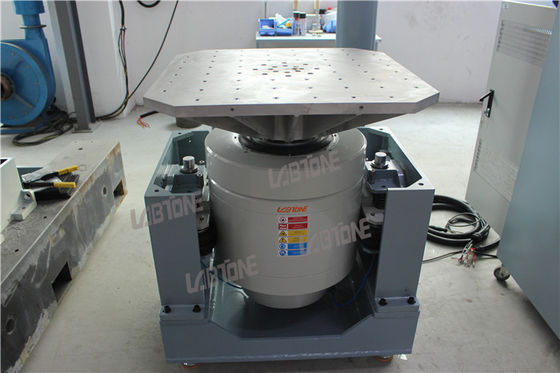

منصة التوسيع مصنوعة من سبائك المغنيسيوم لتوفير التوسع للمسلحة. من خلال التصميم المعقول والعلمي ، يمكن للمنصة تحقيق تردد اختبار يبلغ 2 كيلو هرتز. توفر البنية الدقيقة المحددة تخميدًا للاهتزاز معقولًا ، وتقلل من عامل التضخيم للرنين عالي التردد.
الخامة:ألومنيوم / مغنيسيوم
وفقًا للطلب الفعلي للعميل ، يمكننا تقديم أشكال مختلفة من التركيبات ، مثل الشكل ثلاثي الأبعاد المربع ، L ، و T.
* الاستشارة الفنية: طريقة الاختبار ، تخطيط المختبر والاقتراح.
* اختيار المعدات: مخطط الاختيار ، الأسئلة الشائعة.

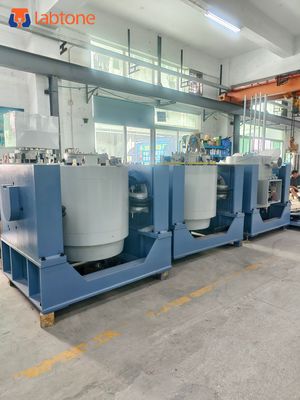

* عرض مصنعنا.
* التدريب على كيفية تثبيت الجهاز ، والتدريب على كيفية استخدام الجهاز.
* المهندسون متاحون لخدمة الآلات في الخارج.
