تفاصيل المنتج:
|
| قوة الجيب:: | 2400kg.f (24 كيلو نيوتن) | قوة الصدمة:: | ذروة 4400 كجم (44 كيلو نيوتن) |
|---|---|---|---|
| قوة عشوائية:: | 2200Kg.f جذر متوسط المربع (22KN) | السرعة القصوى:: | 2.0m/s |
| الإزاحة:: | 51mm | الحمولة:: | 400 كجم |
| تسليط الضوء:: | معدات اختبار الاهتزاز ثلاثية الطور، نظام اختبار الاهتزاز الديناميكي الكهربائي، نظام اختبار الاهتزاز | ||
| إبراز: | نظام اختبار الاهتزاز ISTA لبطاريات EV,نظام اختبار الاهتزاز المتوافق مع UL2580,نظام اختبار الاهتزاز العشوائي لحزم البطاريات,UL2580 compliant vibration test system,random vibration test system for battery packs |
||

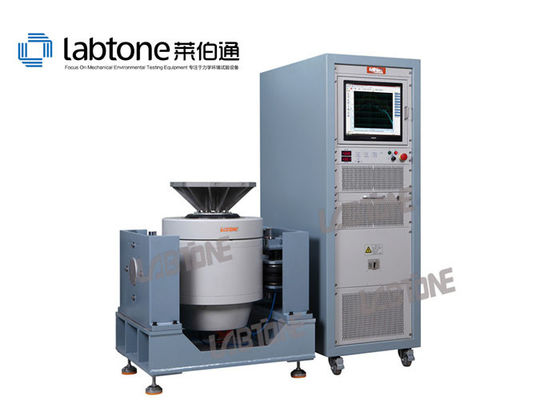

نظام اختبار الاهتزاز الوصف
تتكون مجموعة كاملة من نظام اختبار الاهتزاز من الهزاز ومضخم الطاقة ونظام التحكم في قياس الاهتزاز، وفقًا للمعايير الوطنية والدولية ذات الصلة (مثل MIL-STD و DIN و ISO و ASTM و IEC و ISTA و GB و GJB و JIS و BS وما إلى ذلك) لتوفير الدعم الفني لإنشاء فحص جودة المنتج.
| العنصر | التكوين | الكمية |
| 20KL | هزاز الاهتزاز | |
| هزاز A11S24 ((بما في ذلك وحدة التحكم في التمركز الهوائي) | الميزات | |
| منفاخ B402S (بما في ذلك كاتم الصوت والقناة) | الميزات | |
| طاولة انزلاق أفقية HG50M | الميزات | |
| موسع الرأس VT50CM | الميزات | |
| ب | مضخم الطاقة | |
| مضخم الطاقة LA10K (بما في ذلك مصدر الطاقة الميداني) | الميزات | |
| ج. |
وحدة تحكم الاهتزاز-Vcs-) (بما في ذلك برنامج وظائف الأجهزة والتحكم CDS |
|
| مقياس التسارع (بما في ذلك كابل BNC-M5 منخفض الضوضاء بطول 7 أمتار) | الميزات | |
| جهاز كمبيوتر(بما في ذلك لوحة المفاتيح والماوس والشاشة) | 0 مجموعة | |
| د |
وثائق دليل التشغيل، تقرير الاختبار، قائمة التعبئة |
الميزات |
| ه | 20KLأدوات الصيانة | |
| 1 مجموعة | الميزات | |
| 1 مجموعة | الميزات |
نظام تعليق قوي وتوجيه حركة خطية، وقدرة تحمل قوية، ووظائف توجيه جيدة، واستقرار عالي.
| A20S34الذروة الجيبية (Pk) | |
| 2400 كجم.f ذروة (24 كيلو نيوتن) | عشوائي (RMS) |
| 2200 كجم.f rms (22 كيلو نيوتن) @ISO5344 | الصدمة (Pk) |
| 4400 كجم.f ذروة (44 كيلو نيوتن) @6 مللي ثانية | التردد القابل للاستخدام |
| DC～3000 هرتز | الحد الأقصى للإزاحة (p-p) |
| 51 ملم (2 بوصة) | الحد الأقصى للسرعة |
| 2 م/ث | الحد الأقصى للتسارع |
| جيبية: 100 جرام (980 م/ث | 2)2)دعم الحمل الرأسي |
| 300 كجم | تعليق الجسم الطبيعي |
|
التردد (محور الدفع) أقل من 2.5 هرتز |
قطر المسلحة |
| Ф340 ملم | وزن المسلحة |
| حوالي 24 كجم | الرنين الأساسي |
|
التردد (الجدول العاري) 2600 هرتز (اسمي) +/- 5% |
ملحق الحمل |
|
نقاط (قياسي) 21 حشوة من الفولاذ المقاوم للصدأ M10 |
كثافة التدفق الشارد |
| ＜10 جاوس | القوة الجزئية المسموح بها |
| 500 نيوتن متر | أبعاد الهزاز |
| 1190 ملم طول × 860 ملم عمق × 1060 ملم ارتفاع | وزن الهزاز |
| حوالي 1900 كجم | مواصفات مضخم الطاقة |
| لأ20KLالسعة المقدرة للإخراج | |
| 22 كيلو فولت أمبير | نسبة الإشارة إلى الضوضاء |
| أكبر من 65 ديسيبل | كفاءة المضخم |
| أكبر من 90% | الأبعاد الكلية للمضخم |
| 650 ملم طول × 920 ملم عمق × 1780 ملم ارتفاع | موسعات الرأس |
المادة:
ألومنيوم / مغنيسيوم وفقًا للطلب الفعلي للعميل، يمكننا تقديم أشكال مختلفة من التركيبات، مثل الشكل ثلاثي الأبعاد المربع، L، و T.
تركيب / مكعب
ألومنيوم / مغنيسيوم
وفقًا للطلب الفعلي للعميل، يمكننا تقديم أشكال مختلفة من التركيبات، مثل الشكل ثلاثي الأبعاد المربع، L، و T.
خدمة ما قبل البيع
* اختيار المعدات: مخطط الاختيار، الأسئلة الشائعة.
* عرض مصنعنا.
خدمة ما بعد البيع
* المهندسون متاحون لخدمة الآلات في الخارج.

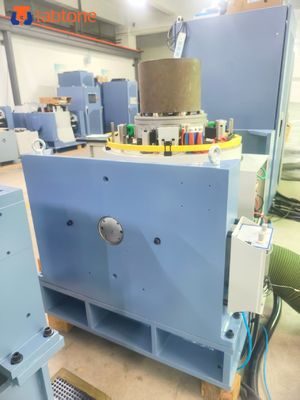

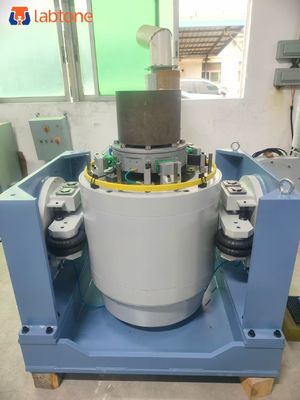

تفاصيل الصورة:
