تفاصيل المنتج:
|
| قوة الجيب:: | 3200kg.f (32kN) | قوة الصدمة:: | 6400 كجم.ف (64 كيلو نيوتن) |
|---|---|---|---|
| قوة عشوائية:: | 3200kg.f (32kN) | السرعة القصوى:: | 2.0m/s |
| الإزاحة:: | 51mm | الحمولة:: | 400 كجم |
| تسليط الضوء:: | ISTA آلة اختبار الاهتزاز العشوائي، آلة اختبار الاهتزاز مع برنامج جيب، معدات اختبار الاهتزاز مع الصدم | ||
| إبراز: | آلة اختبار الاهتزازات العشوائية ISTA,نظام اختبار الاهتزاز مع البرنامج,معدات اختبار الصدمات الجيبية العشوائية,vibration test system with software,sine random shock test equipment |
||

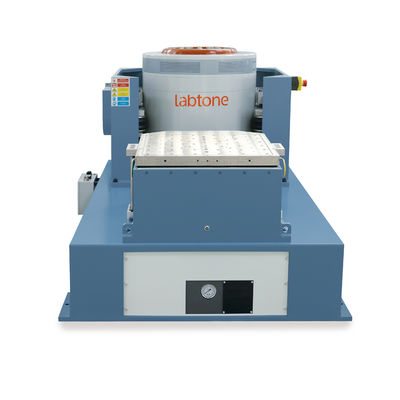

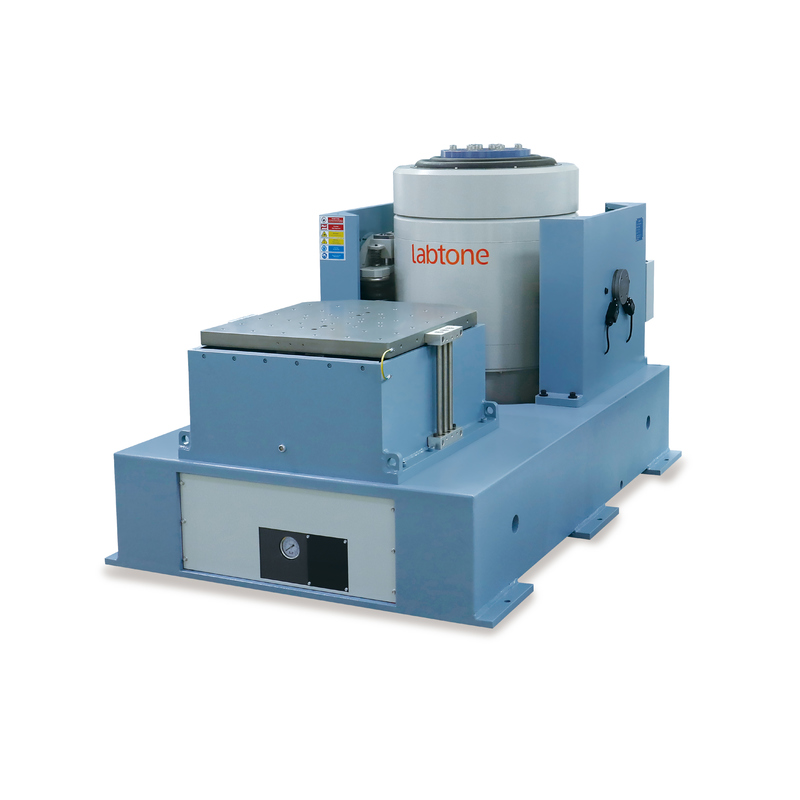

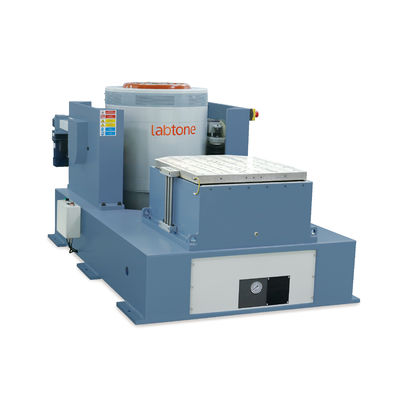

نظام اختبار الاهتزاز الوصف
تتكون مجموعة كاملة من نظام اختبار الاهتزاز من الهزاز ومضخم الطاقة ونظام التحكم في قياس الاهتزاز، وفقًا للمعايير الوطنية والدولية ذات الصلة (مثل MIL-STD و DIN و ISO و ASTM و IEC و ISTA و GB و GJB و JIS و BS وما إلى ذلك) لتوفير الدعم الفني لإنشاء فحص جودة المنتج.
| العنصر | التكوين | الكمية |
| ملحقات | هزاز الاهتزاز | |
| هزاز A11S24 ((بما في ذلك وحدة التحكم في التمركز الهوائي) | الميزات | |
| منفاخ B402S (بما في ذلك كاتم الصوت والقناة) | الميزات | |
| طاولة انزلاق أفقية HG50M | الميزات | |
| موسع الرأس VT50CM | الميزات | |
| ب | مضخم الطاقة | |
| مضخم الطاقة LA10K (بما في ذلك مصدر الطاقة الميداني) | الميزات | |
| ج. |
وحدة تحكم الاهتزاز-Vcs-2 (بما في ذلك برنامج وظائف الأجهزة والتحكم CDS |
|
| مقياس التسارع (بما في ذلك كابل BNC-M5 منخفض الضوضاء بطول 7 أمتار) | الميزات | |
| جهاز الكمبيوتر(بما في ذلك لوحة المفاتيح والماوس والشاشة) | 0 مجموعة | |
| د |
الوثائق دليل التشغيل، تقرير الاختبار، قائمة التعبئة |
الميزات |
| ه | ملحقاتأدوات الصيانة | |
| 1 مجموعة | الميزات | |
| 1 مجموعة | الميزات |
نظام تعليق قوي وتوجيه حركة خطية، قدرة تحمل قوية، وظائف توجيه جيدة، استقرار عالي.
| الذروة الجيبية (Pk) | |
| 3200 كجم.f (32KN) | عشوائي (RMS) |
| 3200 كجم.f (32KN) @ISO5344 | الصدمة (Pk) |
| 6400 كجم.f (64KN) @6ms | التردد القابل للاستخدام |
| 1～3000 هرتز | الحد الأقصى للإزاحة (p-p) |
| 100 ملم | الحد الأقصى للسرعة |
| 2 م/ث | الحد الأقصى للتسارع |
| 85G (833 م/ث²) | دعم الحمل الرأسي |
| 500 كجم | تعليق الجسم الطبيعي |
|
التردد (محور الدفع) أقل من 2.5 هرتز |
قطر المسلح |
| Ф440 ملم | وزن المسلح |
| 32 كجم | الرنين الأساسي |
|
التردد (طاولة عارية) 2500 هرتز (اسمي) +/- 5% |
نقطة قدم المسلح M10 |
| 16 قطعة PCD 200/400 ملم | كثافة التدفق الشارد |
| ＜10 جاوس | القوة الجزئية المسموح بها |
| 500.N.M | البعد الكلي |
| 1270L×1000D×1230H ملم | الوزن الإجمالي |
| حوالي 2000 كجم | مواصفات مضخم الطاقة LA30K |
| سعة الإخراج المقدرة | |
| 490 كجم | نسبة الإشارة إلى الضوضاء |
| >65 ديسيبل | كفاءة المضخم |
| > 90% | حماية التعشيق |
| ● تجاوز حركة الهزاز ● درجة حرارة الهزاز الزائدة ● ضغط هواء الهزاز ● ضغط زيت الهزاز ● توقف طوارئ الهزاز ● توقف طوارئ المضخم ● درجة حرارة المحول الزائدة ● طاقة UART ● درجة حرارة PM الزائدة ● تيار PM الزائد ● طاقة محرك PM ● جهد الإدخال المنخفض ● جهد الإدخال الزائد ● جهد الخرج الزائد ● تيار الخرج الزائد ● مروحة التبريد ● درجة حرارة الطاقة الزائدة ● خطأ منطقي | سعة الإخراج المقدرة |
| 490 كجم | حماية التعشيق |
| ● تجاوز حركة الهزاز ● درجة حرارة الهزاز الزائدة ● ضغط هواء الهزاز ● ضغط زيت الهزاز ● توقف طوارئ الهزاز ● توقف طوارئ المضخم ● درجة حرارة المحول الزائدة ● طاقة UART ● درجة حرارة PM الزائدة ● تيار PM الزائد ● طاقة محرك PM ● جهد الإدخال المنخفض ● جهد الإدخال الزائد ● جهد الخرج الزائد ● تيار الخرج الزائد ● مروحة التبريد ● درجة حرارة الطاقة الزائدة ● خطأ منطقي | موسعات الرأس |
المادة:
ألومنيوم / مغنيسيوم وفقًا للطلب الفعلي للعميل، يمكننا تقديم أشكال مختلفة من التركيب، مثل الشكل ثلاثي الأبعاد المربع، L، و T.
تركيب / مكعب
ألومنيوم / مغنيسيوم
وفقًا للطلب الفعلي للعميل، يمكننا تقديم أشكال مختلفة من التركيب، مثل الشكل ثلاثي الأبعاد المربع، L، و T.
خدمة ما قبل البيع
* اختيار المعدات: مخطط الاختيار، الأسئلة الشائعة.
* عرض مصنعنا.
خدمة ما بعد البيع
* المهندسون متاحون لخدمة الآلات في الخارج.
