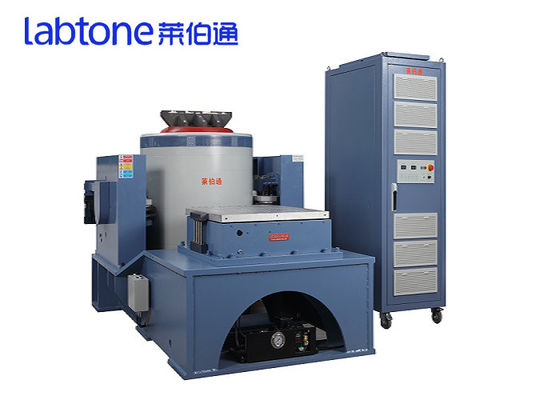

تفاصيل المنتج:
|
| اسم: | نظام اختبار اهتزاز بطارية الطاقة الجديد مع طاولة عمودية كبيرة ومنضدة منزلقة | قوة جيبية: | 4000kg.f (40 كيلو نيوتن) |
|---|---|---|---|
| صدمة فروس: | 8000kg.f (80 كيلو نيوتن) | النزوح: | 100 مم |
| السرعة القصوى: | 2.0m/s | حمولة: | 1000 كجم |
| طريقة التبريد: | تبريد الهواء | ||
| إبراز: | نظام اختبار الاهتزاز مع طاولة عمودية,معدات اختبار اهتزاز بطارية الطاقة,جهاز اختبار اهتزاز طاولة انزلاق كبيرة,energy battery vibration test equipment,large slip table vibration tester |
||
يعد اختبار الاهتزاز أمرًا بالغ الأهمية لضمان موثوقية وسلامة بطاريات الطاقة الجديدة. نظرًا لأن البطاريات تستخدم بشكل متزايد في تطبيقات مختلفة، بما في ذلك المركبات الكهربائية وأنظمة تخزين الطاقة المتجددة، فمن الضروري تقييم أدائها في ظل الظروف الديناميكية.
يشمل حلنا معدات اختبار الاهتزاز المتقدمة وبروتوكولات الاختبار المتخصصة. يمكن لأنظمة اختبار الاهتزاز عالية الدقة لدينا محاكاة ظروف العالم الحقيقي، مما يضمن تقييمًا شاملاً لأداء البطارية ومتانتها. بالإضافة إلى ذلك، يوفر الفنيون والمهندسون ذوو الخبرة لدينا الدعم الفني وخدمات التخصيص لتلبية احتياجات الاختبار المحددة.
باستخدام حل اختبار الاهتزاز الشامل الخاص بنا، يمكنك تقييم السلامة الهيكلية والأداء والموثوقية لبطاريات الطاقة الجديدة بدقة. إلى جانب ضمان الامتثال لمعايير الصناعة، يساعد حلنا في تحديد عيوب التصميم المحتملة وتحسين أداء البطارية.
| بند | تكوين | الكمية. |
| 1 | هزاز الاهتزاز COMBO | |
| هزاز A30F44 (بما في ذلك وحدة التحكم في التمركز الهوائي) | 1 مجموعة | |
| منفاخ B153 (بما في ذلك كاتم الصوت وقناة 4.5 متر) | 1 مجموعة | |
| موسع الرأس VT150CM | 1 مجموعة | |
| طاولة انزلاق أفقية HG150M (بما في ذلك نظام دوران الهزاز) | 1 مجموعة | |
| 2 | مضخم الطاقة | |
| مضخم الطاقة LA40K (بما في ذلك مصدر طاقة المجال) | 1 مجموعة | |
| 3 | وحدة تحكم الاهتزاز VCS-4 | |
|
الموديل: VCS-04، الأجهزة: 4 قنوات إدخال PE/ICP تطبيق البرنامج: جيب، عشوائي، صدمة |
1 مجموعة | |
| مقياس التسارع LTE-C04A07 (مع كابل منخفض الضوضاء) | 2 قطعة | |
| نظام الكمبيوتر | 0 مجموعة | |
| 4 |
وثائق دليل التشغيل، تقرير الاختبار، قائمة التعبئة |
1 مجموعة |
| 5 | أكسسوارات | |
| أدوات الصيانة | 1 مجموعة | |
| قطع الغيار القياسية | 1 مجموعة |
| مواصفات الهزازA30F44 | |
| الذروة الجيبية (Pk) | 4000 كجم.f ذروة (40KN) |
| عشوائي (RMS) | 4000 كجم.f r.ms (40KN) @ISO5344 |
| صدمة (Pk) | 8000 كجم.f ذروة (80KN) @6ms |
| التردد القابل للاستخدام | 1～3000 هرتز |
| الحد الأقصى للإزاحة (p-p) | 100 مم (4 بوصة) |
| الحد الأقصى للسرعة. | 2 م/ث |
| الحد الأقصى للتسارع | 100 جرام (980 م/ث2) |
| دعم الحمل الرأسي | 500 كجم |
|
تعليق الجسم الطبيعي التردد (محور الدفع) |
أقل من 2.5 هرتز |
| قطر المحرك | Ф442 مم |
| وزن المحرك | 35 كجم |
|
الرنين الأساسي التردد (الجدول العاري) |
2500 هرتز (اسمي) +/- 5% |
|
مرفق التحميل نقاط (قياسي) |
16 حشوة من الفولاذ المقاوم للصدأ M10 |
| كثافة التدفق الشارد | ＜10 جاوس |
| القوة الجزئية المسموح بها | 500.N.M |
| أبعاد الهزاز | 1290 مم طولًا × 1010 مم عرضًا × 1145 مم ارتفاعًا |
| وزن الهزاز | حوالي 3000 كجم |
| مواصفات مضخم الطاقةLA40K | |
| سعة الإخراج المقدرة | 40KVA (120Vrms/380Arms) |
| نسبة الإشارة إلى الضوضاء | أكبر من 65 ديسيبل |
| كفاءة المضخم | أكبر من 90% |
| الأبعاد الكلية للمضخم | 600 مم طولًا × 900 مم عرضًا × 1980 مم ارتفاعًا |
| وزن المضخم | حوالي 530 كجم |
1) نظام تعليق قوي وتوجيه حركة خطية، وقدرة حمل قوية، ووظائف توجيه جيدة، واستقرار عالي.
2) كيس هوائي لمركز الحمل مع صلابة ثابتة عالية وصلابة ديناميكية منخفضة، وقدرة حمل قوية، وأداء مثالي في تغيير السعة.
3) تبديل طاقة من الفئة D عالي الكفاءة، وتيار ذروة 3 سيجما، واستهلاك منخفض للطاقة، وأقل تشويه توافقي.
4) تشخيص ذاتي سريع مع التعشيق الأمني، وموثوقية أمان عالية
5) جهاز عزل الصدمات الهوائية لمنصة الاهتزاز دون الحاجة إلى أساس إضافي، وإعادة إنتاج مثالية للموجة الاهتزازية وتقليل انتقال الاهتزاز
6) منصات توسيع أفقية ورأسية لتطبيقات مختلفة
7) تشغيل وحدة تحكم بسيط
خدمات الزبائن
مرحلة ما قبل البيع:
أثناء البيع:
خدمات ما بعد البيع:

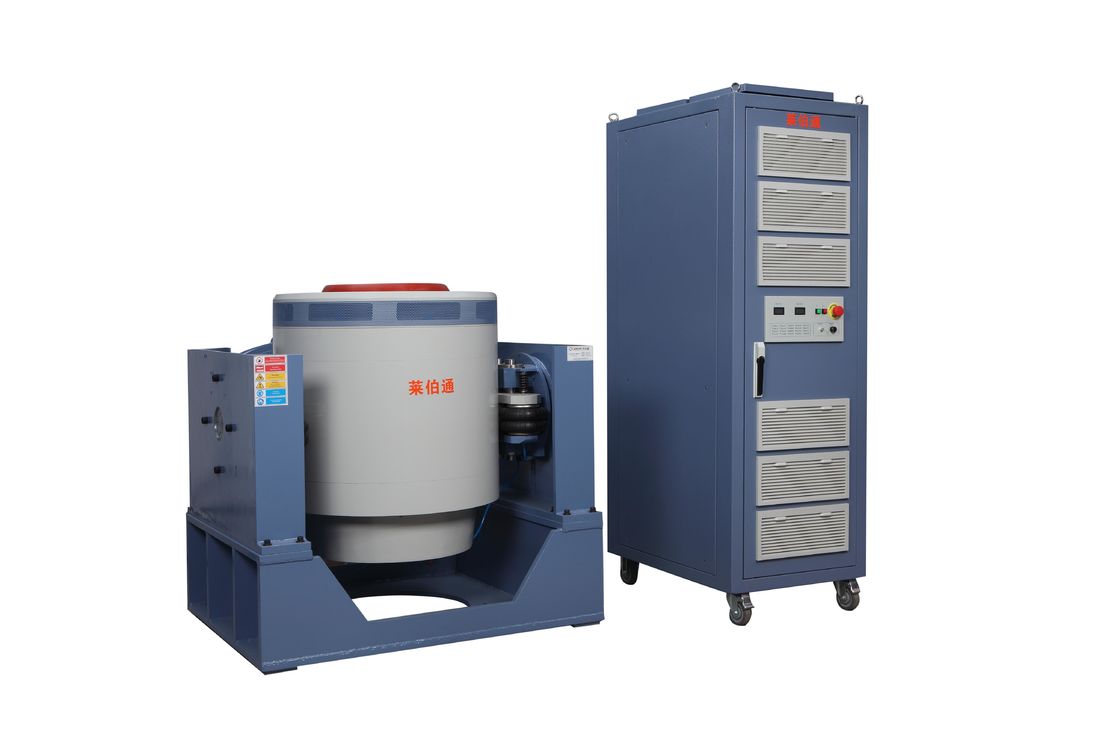

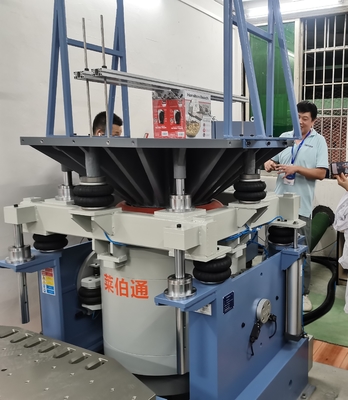

صور نظام اختبار الاهتزاز:
