تفاصيل المنتج:
|
| Max. الأعلى. sine force قوة الجيب: | 6000 كجم.ف (60 كيلو نيوتن) | الحمولة العمودية: | 500 كجم |
|---|---|---|---|
| الأعلى. تسريع: | 100g | مزود الطاقة: | تيار متردد 380 فولت 50 هرتز |
| حجم شاكر: | 1680 مم طول × 1180 مم عمق × 1350 مم ارتفاع | قطر التسليح: | Ф440 ملم |
| إبراز: | معدات اختبار الاهتزاز 60KN,جهاز اختبار الاهتزاز المعتمد ISO16750,نظام اهتزاز معملي للمركبات,ISO16750 certified vibration tester,laboratory vibration system for vehicles |
||

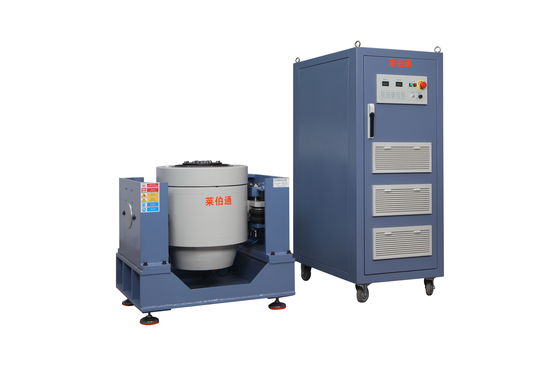

معدات اختبار الاهتزاز المعملية 60KN لأجزاء مركبات الطاقة الجديدة ISO16750
مقدمة لمعدات اختبار الاهتزاز:
يحاكي نظام اختبار الاهتزاز الكهرومغناطيسي من سلسلة EV بيئة الاهتزاز في ظل ظروف المختبر، ويختبر قوة التأثير بالإضافة إلى موثوقية تطبيقات اختبار الاهتزاز المختلفة. في المختبر، بمساعدة نظام اختبار الاهتزاز، يمكن تحقيق محاكاة لتكرار الجيبي والعشوائي والبحث عن الرنين والإقامة والصدمات الكلاسيكية ونماذج الطرق، وما إلى ذلك. هذا أمر ضروري لضمان جودة المنتج والبحث والتطوير للمنتجات الجديدة.
تم تصميم نظام اختبار الاهتزاز الكهرومغناطيسي من سلسلة EV خصيصًا لتلبية الحاجة إلى التشغيل لفترة طويلة. يمكن تحقيق الاهتزازات الرأسية والأفقية عن طريق تركيب قاعدة مقاومة للاهتزاز. تم تجهيز المنصة القياسية بجهاز عزل الصدمات بوسادة هوائية عالي الكفاءة، بحيث يمكن تقليل الاهتزازات المنقولة إلى المبنى. ليست هناك حاجة إلى أساس إضافي في معظم الحالات.
تتكون مجموعة كاملة من نظام اختبار الاهتزاز من الهزاز ومضخم الطاقة ونظام التحكم في قياس الاهتزاز، وفقًا للمعايير الوطنية والدولية ذات الصلة (مثل: MIL-STD و DIN و ISO و ASTM و IEC و ISTA و GB و GJB و JIS و BS وما إلى ذلك) لتوفير الدعم الفني لإنشاء فحص جودة المنتج.
معدات اختبار الاهتزاز المواصفات:
| مواصفات الهزاز A50T44 | |
| الذروة الجيبية (Pk) | 6000 كجم.f ذروة (60KN) |
| عشوائي (RMS) | 6000 كجم.f r.ms (60KN) @ISO5344 |
| الصدمة (Pk) | 12000 كجم.f ذروة (120KN) @6ms |
| التردد القابل للاستخدام | 1～2700 هرتز |
| الحد الأقصى للإزاحة (p-p) | 76 مم (3 بوصة)التقطع,64 مم (2.5 بوصة) مستمر |
| الحد الأقصى للسرعة | 2.0 م/ث |
| الحد الأقصى للتسارع | 100G (980 م/ث2) |
| دعم الحمل الرأسي | 500 كجم (2000 كجم اختياري) |
|
تعليق الجسم الطبيعي التردد (محور الدفع) |
أقل من 2.5 هرتز |
| قطر المسلح | Ф440 مم |
| وزن المسلح | 60 كجم |
|
الرنين الأساسي التردد (الجدول العاري) |
2100 هرتز (اسمي) +/- 5% |
|
مرفق التحميل نقاط (قياسي) |
16 من الفولاذ المقاوم للصدأ M10 إدخالات |
| كثافة التدفق الشارد | ＜10 جاوس |
| أبعاد الهزاز | 1680 مم طولًا × 1180 مم عرضًا × 1350 مم ارتفاعًا |
| وزن الهزاز | حوالي 4700 كجم |
نماذج أخرى: EV203-EV260
| الموديل | EV203 | EV206 | EV210 | EV220 | EV232 | EV240 | EV250 | EV260 |
| نطاق التردد (هرتز) | 1－2500 | 1-3000 | 1-3000 | 1-3000 | 1-3000 | 2-2500 | 1-2500 | 1-2700 |
| الحد الأقصى للقوة (كجم.f) | 300(2.94) | 600(5.88) | 1000(9.8) | 2200(21.56) | 3200(31.36) | 4000(39.2) | 5000(49) | 6000(58.8) |
| الحد الأقصى للإزاحة (ملم p-p) |
40 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 |
| الحد الأقصى للتسارع (G) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| الحد الأقصى للسرعة (سم/ث) | 180 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| الحد الأقصى للحمل (كجم) | 120 | 200 | 200 | 300 | 500 | 500 | 800 | 1000 |
| موديل الهزاز | VG300/40 | VG600/50 | VG1000/50 | VG2200/50 | VG3200/50 | VG4000/50 | VG5000/50 | VG6000/50 |
| وزن المسلح (كجم) | 3 | 6 | 10 | 22 | 32 | 40 | 50 | 50 |
| قطر المسلح (مم) | ￠150 | ￠200 | ￠240 | ￠320 | ￠400 | ￠440 | ￠445 | ￠445 |
معدات اختبار الاهتزاز تلبية المعايير:
MIL-STD و DIN و ISO و ASTM و IEC و ISTA و GB و GJB و JIS و BS وما إلى ذلك.
الصناعات القابلة للتطبيق لمعدات اختبار الاهتزاز:
جهاز إلكترونيات السيارات، تجميع مقياس المحرك، بطارية تخزين السيارات، المعدات الكهربائية للسيارات، محرك السيارات، بطارية عازلة للماء، صمام أمان، ضاغط تكييف هواء أوتوماتيكي، إلخ.
ميزات معدات اختبار الاهتزاز:
| خدمة ما قبل البيع |
| الاستشارات الفنية: طريقة الاختبار وتخطيط المختبر والمشورة |
| اختيار المعدات:مخطط اختيار النوع,FAQ |
| مخطط اختبار المنتج |
| خدمة البيع |
| تواصل العميل، تواصل التقدم |
| قبل التثبيت، سنقدم إرشادات الإعداد وتصحيح المعدات وتشغيل المعدات |
| التعاون مع القياس إذا كنت بحاجة إلىالتحقق من طرف ثالث |
| خدمة ما بعد البيع |
| فترة ضمان الجودة لمدةسنة واحدة، صيانة مدى الحياة. |
| التوجيه الفني |
| ردود الفعل في غضون ساعتين بعد تلقي المكالمة. |
| قبولOEM, خدمة التصميم,ملصق المشتري |

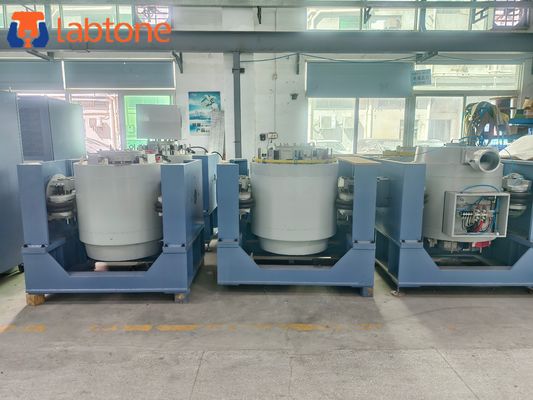

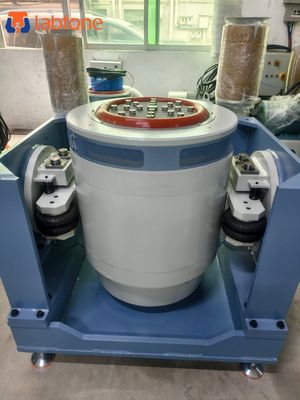

صور مفصلة:
