تفاصيل المنتج:
|
| الاسم: | يتوافق نظام اختبار الاهتزاز العشوائي مع معايير MIL-Std-810F وMIL-Std-810G | شرط: | 1000 كجم (10 كيلو نيوتن) |
|---|---|---|---|
| صدمة: | 2000kg.f (20 كيلو نيوتن) | السعة: | 51mm |
| السرعة القصوى: | 2.0m/s | طريقة التبريد: | تبريد الهواء |
| إبراز: | نظام اختبار الاهتزاز مع ضمان,نظام اختبار الاهتزاز لمراجعة المنتج,نظام اختبار الاهتزاز متوافق مع المعايير,vibration test system for product inspection,vibration test system compliant with standards |
||

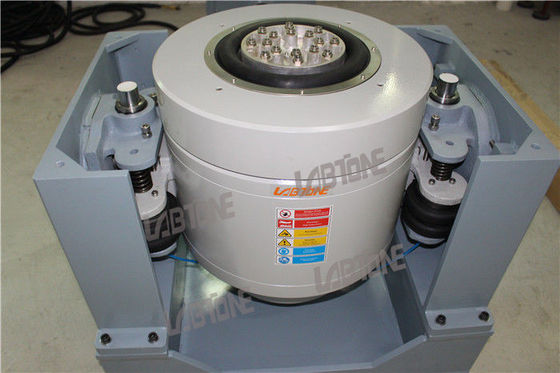

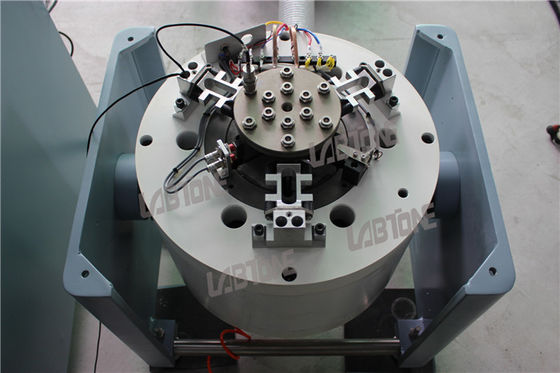

نظام اختبار الاهتزاز العشوائي يلبي معايير MIL-Std-810F و MIL-Std-810G
نظام اختبار الاهتزاز الوصف
مجموعة كاملة من أنظمة اختبار الاهتزاز تتكون من جهاز الهزاز ومضخة الطاقة ونظام التحكم في قياس الاهتزاز.وفقا للمعايير الوطنية والدولية ذات الصلة (مثل MIL-STD)، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIS، BS، الخ) لتوفير الدعم الفني لإنشاء فحص جودة المنتج
نظام اختبار الاهتزاز:
|
النموذج
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
التردد ((هرتز))
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
القوة القصوى للخروج ((kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
الحد الأقصى للنزوح
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
الحد الأقصى للتسارع ((g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
السرعة القصوى ((سم/ثانيا)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
الحمولة المفيدة ((kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
كتلة الدرع ((kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
قطر الدرع ((ملم)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
طريقة التبريد
|
تبريد الهواء القسري
|
|||||
|
وزن مولد الاهتزاز ((كغ)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
أبعاد مولد الاهتزاز L*W*H(MM
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
مكبر الطاقة
|
أمب3ك
|
أمب3ك
|
أمبتر 6k
|
أمبتر 6k
|
أمب12k
|
أمب22k
|
|
طريقة التبريد
|
تبريد الهواء القسري
|
|||||
|
وزن مكبر الطاقة ((كغ)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
مقياس مكبر الطاقة L*W*H(MM
|
800*550*1250
|
|||||
|
متطلبات الخدمة
|
3 مراحل AC380V ± 10% 50Hz
|
|||||
|
القدرة الإجمالية ((KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
| البند | التكوين | كمية. |
| 1. | أجهزة الهزاز | |
| VG1000-50 الهزاز الكهرومغناطيسي الاهتزاز | مجموعة واحدة | |
| مدفع التبريد BL-1000 (بما في ذلك الصوت) | مجموعة واحدة | |
| نظام مركزية تلقائية للدبابات | مجموعة واحدة | |
| 2. | القوةمكبر | |
| مكبر الطاقة الرقمي للتبديل Amp12K | مجموعة واحدة | |
| نظام حماية الخدمة | مجموعة واحدة | |
| إمدادات الطاقة المملوءة | مجموعة واحدة | |
| 3. | جهاز تحكم الاهتزاز الرقمي (غرفة أدوات متكاملة) | |
| جهاز تحكم الاهتزاز | مجموعة واحدة | |
| مستشعر تسارع النظام | 1 قطعة | |
| الحاسوب | مجموعة واحدة | |
| سي دي تثبيت برنامج التحكم | مجموعة واحدة | |
| 4. | الملحقات | |
| كابلات الاتصال والأنابيب | مجموعة واحدة | |
| تعليمات التشغيل، تقرير التفتيش، الشهادة، دليل الصيانة، الخ | مجموعة واحدة | |
| أدوات الصيانة | مجموعة واحدة | |
| قطع الغيار القياسية | مجموعة واحدة |
1) نظام التعليق الصلب وتوجيه الحركة الخطية، القدرة على تحمل قوية، وظائف توجيه جيدة، واستقرار عالية.
2) وسادة الهواء المركزية الحمل مع صلابة ثابتة عالية وصلابة ديناميكية منخفضة، والقدرة على تحمل قوية، والأداء المثالي على اختلاف النطاق.
3) التبديل الكهربائي عالي الكفاءة من فئة D ، 3 sigma ذروة التيار ، انخفاض استهلاك الطاقة ، والحد الأدنى من التشوهات الهارمونية.
4) التشخيص الذاتي السريع مع الوقوف الآمن ، موثوقية السلامة العالية
5) جهاز عزل كيس الهواء للصدمات لمنصة الاهتزاز دون الحاجة إلى أساس إضافي ، إعادة إنتاج مثالية للموجة الاهتزازية وتقليل انتقال الاهتزاز
6) منصات التوسع الأفقية والعمودية لتطبيقات مختلفة
7) تشغيل بسيط للمتحكم
* الاستشارات التقنية: طريقة الاختبار، تخطيط المختبر، اقتراحات.
* اختيار المعدات: مخطط اختيار، أسئلة شائعة.
* شاهد مصنعنا.
* تدريب كيفية تركيب الآلة، تدريب كيفية استخدام الآلة.
* المهندسين المتاحة لخدمة الآلات في الخارج.
