تفاصيل المنتج:
|
| اسم المنتج: | معدات اختبار الصدمات | Max. الأعلى. specimen weight وزن العينة: | 200 كجم |
|---|---|---|---|
| الأعلى. تسريع: | نصف الصين: 500G | بُعد الآلة: | 150*130*260 (سم) |
| أبعاد خزانة التحكم: | W55 * D50 * H80 (سم) | وزن الآلة: | 4200 (كجم) |
| حجم الجدول: | 100*100 (سم) | ||
| إبراز: | نظام اختبار الصدمات بوزن 4200 كجم,جهاز اختبار الصدمات للإلكترونيات الاستهلاكية,معدات اختبار الصدمات بالهواء المضغوط,consumer electronics shock tester,compressed air shock test equipment |
||

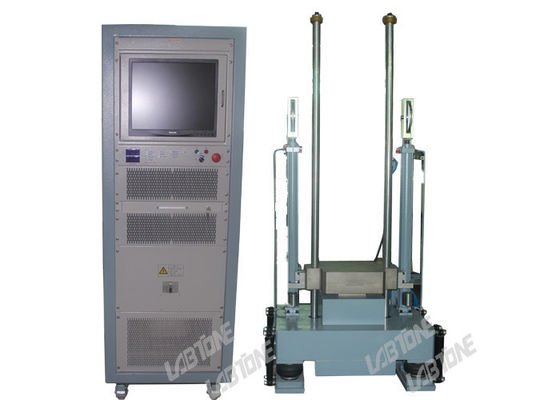

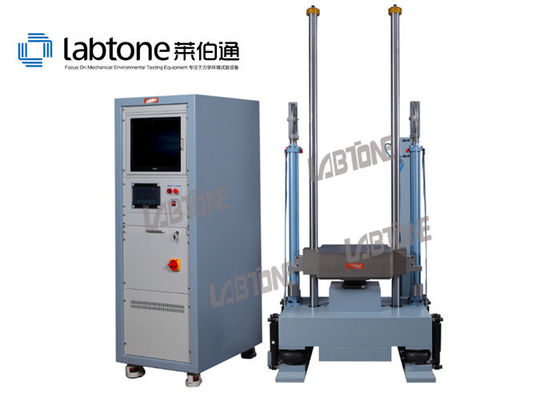

نظام اختبار الصدمات 4200 كجم للإلكترونيات الاستهلاكية مع هواء مضغوط 0.5-0.8 ميجا باسكال
الوصف
نظام اختبار الصدمات القياسي هو النموذج الأكثر شيوعًا لاختبار المكونات والأنظمة الصغيرة والمتوسطة الحجم. يسمح المبرمج للمشغل بأداء شكلي موجة نبض الصدمة المستخدمين بشكل شائع لاختبار الهشاشة - نبضات صدمة نصف جيبية قصيرة المدة ونبضات صدمة شبه منحرف طويلة المدة. إن الجمع بين حجم الطاولة وقدرة الحمولة وجودة النبض يجعل آلة اختبار الصدمات هذه الخيار المفضل للعديد من التطبيقات.
المواصفات
| الموديل | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | |
| حجم الطاولة (سم) | 40*40 | 50*60 | 70*80 | 100*100 | 120*120 | 150*150 | 200*200 | |
| الحد الأقصى لوزن العينة (كجم) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | |
| الحد الأقصى للتسارع (G) | نصف جيبية | 600 | 600 | 600 | 500 | 500 | 300 | 300 |
| شكل موجة سن المنشار | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| مربع | 150 | 150 | 150 | 150 | 100 | 100 | 100 | |
| مدة النبض (مللي ثانية) | نصف جيبية | 40—0.2 | 40~1 | 40~1 | 30~2 | 20~3 | 20~3 | 20~3 |
| شكل موجة سن المنشار | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | |
| مربع | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | ||
| أبعاد الجهاز (سم) | 120*110*245 | 130*140*260 | 130*120*260 | 150*130*260 | 200*160*300 | 230*180*310 | 250*220*310 | |
| أبعاد خزانة التحكم (سم) | W55*D50*H80 | |||||||
| وزن الجهاز (كجم) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 19500 | |
| متطلبات المرافق | 3-phase AC380V 50/60Hz 0.5~0.8MPa | |||||||
| المعايير المتوافقة | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL-STD-810F ISTA UL | |||||||
الميزات
تطبيقات اختبار الصدمات:
الأسئلة الشائعة:
كيف تقوم بتوصيل الجهاز الذي تختبره بهزازك؟
عن طريق أداة تثبيت، عادة ما تكون من الألومنيوم أو المغنيسيوم لخفة الوزن إلى جانب الصلابة. يمكن صبها، أو تصنيع أدوات تثبيت أصغر من المخزون الصلب. يتم لحام معظم الأدوات.
كيف تتحكم في الهزازات؟
إذا كنا نبحث عن ترددات الرنين في المنتج الذي نختبره، فإننا نأمر الهزاز بهز المنتج بتردد واحد في كل مرة ولكن لتغيير تردد الاختبار هذا، لتمريره عبر نطاق من الترددات. ولكن بشكل أكثر واقعية، نأمر الهزاز بالاهتزاز بشكل عشوائي وإثارة جميع ترددات الرنين في وقت واحد. تدخل أوامر التحكم إلى لوحة مفاتيح جهاز كمبيوتر مبرمج خصيصًا.
ما هي ترددات الرنين هذه؟ هل هي سيئة؟
هل لاحظت يومًا عجلة القيادة وهي تتحرك بسعة إزاحة كبيرة إلى حد ما، أكبر من المدخل إلى العمود؟ تسمى هذه التكبير الرنين. ربما يزعجك. هناك فرصة ضئيلة في أنه في غضون بضع سنوات قد يتسبب هذا الضرب لعمود التوجيه في فشل إجهاد الانحناء. عندما نهز أداة سيارات أو سفن أو مركبات برية، فإننا نبحث، على سبيل المثال، عن أجزاء من لوحات الأسلاك المطبوعة (PWBs) التي تستجيب بحركة أكبر مما ندخله. قد يؤدي هذا الانحناء إلى إتلاف أسلاك PWB، وقد يتلف المكونات المرفقة، وسوف يتلف التوصيلات الملحومة بين المكونات و PWB.
التعبئة والتغليف
